OLED Panel 寿命测量
OLED Panel 寿命测量

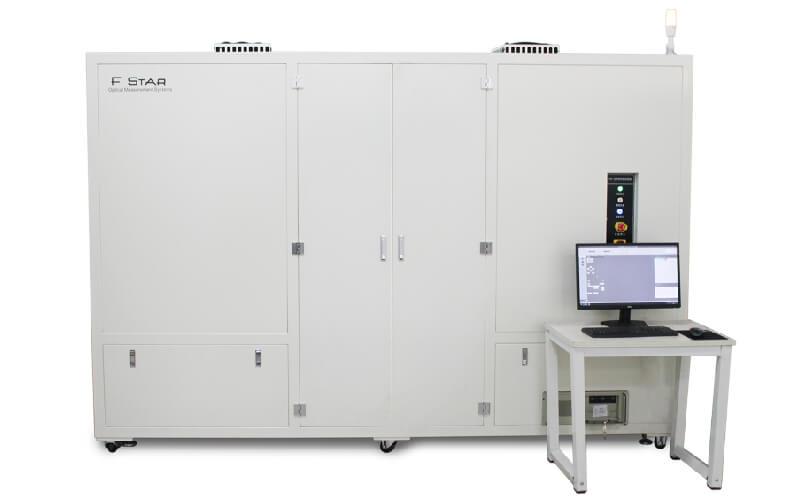

OLED Panel 寿命+白平衡+IVL 测试系统
本系统可控制Panel PG对每个压接工位上的Panel Pad上输入电压进行调, 从而达到合适的亮度色度, 这个亮度色度调节的过程叫白平衡调节; 然后在此亮度色度下量测Panel的寿命曲线; 寿命测试前后穿插Panel IVL测试, Panel PG输出测试电源; 实现长时间室温寿命、高温寿命、亮度色度均匀性(可自定义多点位) 、IVL的量测功能。
系统组成 |
1. 暗室测量机台(含三轴运动控制系统)
2. 分光辐射亮度计
3. 温湿度计
4. 自动视觉定位系统
5. 多片Panel信号机
6. 多工位电源表
7. 对位机
8. 整套压接Panel的治具、FPC、转接PCB板
9. Panel温度控制系统(分chamber、底板加热, 选配)
10. 暗室红外监控系统
11. 工业计算机
12. OLED测试软件
系统特点 |
1、成熟稳定的运动控制系统:百兆实时以太网高速通信,通信响应小至50ps;运动精度小至0.1mm;可长时间不停机运行;
2、准确的数据采集:全封闭暗室, 暗室环境小至0.1Lux; 暗室内安装温度传感器, 实时监控暗室内温度情况; 高精密光谱仪,测量数据准确;
3、自动定位:500万像素工业相机,自动判断产品放置位置,精准定位产品中心点,偏差小至0.1mm;
4、风暖高温Chamber:1个Chamber内可同时测试5片产品。
测量项目 |
1、设备采用单独测试通道, 使用光谱仪扫进行 OLED Cell 光学寿命测试, 接入独立测试系统。
3、Cell寿命测试:将Chamber进行加热, 测试 Cell 在不同温度环境下(RT~100℃) 的寿命。
4、Cell IVL量测:使用外接多工位电源表Keithley 3706A读取IVL测试的电压电流。
5、Cell治具通过使用F PCB压接, 使用半自动对位机满足柔性及刚性产品压接测试, 保证压接准确。
