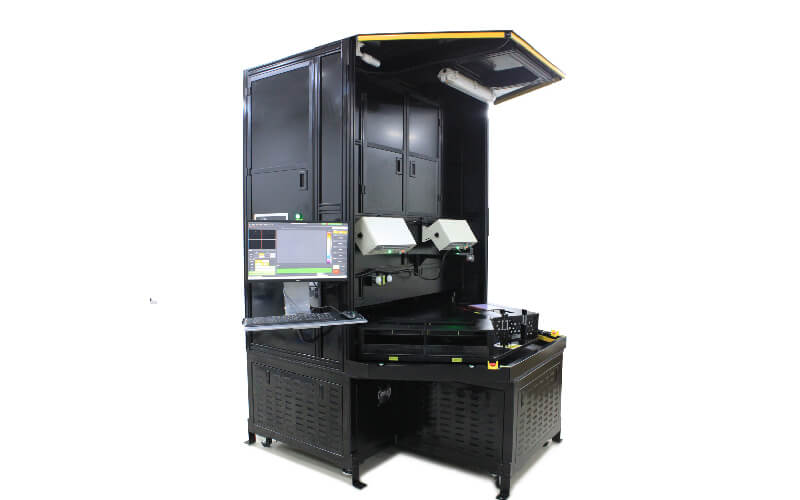

测量系统

主要用于车载 LCD显示器在常温下的均匀性测试和穿透率测试。

   1. 设有三个测试工位。分别为上料工位，测量工位，下料工位。根据产线摆放不同，可采用单人模式或者双人模式。单人模式时上下料均在下料工位完成。根据产品的不同，可单屏测试或者双屏测试。

   2. 针对产线操作，增加3对对射式光栅，保护人员安全。当光栅感应到后，按消除报警按钮后，按继续测量接续测试。

   3. 扫码枪配备闪光蜂鸣器，方便作业员扫码。

   4. 设置完毕后，双手按压启动按钮开始启动测试。

   5. 额外增加测试结果及数据上传指示灯，方便作业员了解产品OK/NG、产量、TT的记录及产品的过账。

1. 满足规则或异形产品测

2. 测量速度快

3. 机台与测试软体搭配：PLC上抛到指定位置

➀ 机台PLC与光学测试软体通讯交握，二合一进行自动化测试；

➁ 机台功能：a. 黑白u%同时测量 ； b. 黑白u%分开测试 ； c. 穿透率测试 ； d. 9点u%测试
➂ 产品所有项目测试合格，自动过账到下一站点；产品任一测试项目NG后继续其它项目的测试，还是直接中止测试，机台可自由选择模型；

➃ 软件功能可按需选择保存及调用；

➄ 测试图片格式保存后可上抛到指定服务器，测试数据可以上抛到指定系统；

➅ 机台可以按班别统计每小时产能（按周/月统计）。

车载 LCD显示器的均匀性测试方法目前主流的为 Black Mura。

该标准重点关注两个测试项：

a. 黑白画面的均匀性。采用面扫的方式，以 BOX移动的方式采样。

b. 黑画面的 Black Mura的测试，采用相对亮梯度的方法。

使用 Optics Analysis软件时，自动生成复合对位图，位置及对焦实时显示，按照引导通过简单的设置，即可完成阈值/滤波器尺寸等设置，点击开始一键测量。
