Rtings 视角测试

2022-09-22



什么电视画质好,甭管别人怎么说,最终还是自己眼睛买账,但卖场电视这么多,怎么办?不妨去看看评测。

权威机构依据产品性能给出的评分和排名是不少朋友必看的参考。

 Rtings

在众多的电视评测机构中,来源于北美的Rtings属于其中的佼佼者。

Rtings 是一家加拿大的评测机构,以电视评测为主,也评测耳机、显示器等。




Rtings 测试模块

今天,我们来了解一下Rtings屏幕画质测试中的电视视角的评测。当从侧面观看电视时,视角的测试就相当有必要了。


需要宽视角电视的情形


该项目的评测由五个测试模块组成,分别是Color Washout(颜色冲刷)、Color Shift(颜色偏移)、Brightness Loss(亮度损失)、Black Level Raise(黑电平提升)、Gamma Shift(伽玛偏移)。



这五个测试模块的测量画面如下表所示:

模块名称

测量画面

Color Washout

Color Shift

使用18%占比,191灰阶的R、G、B前端,白色背景的窗口图案


Brightness Loss

使用18%窗口占比,Gray191的前端,,白色背景的窗口图案


Black Level Raise

Gamma Shift

分别使用0/51/102/153/204/255灰阶,18%窗口占比的图案。




Color Washout

颜色冲刷

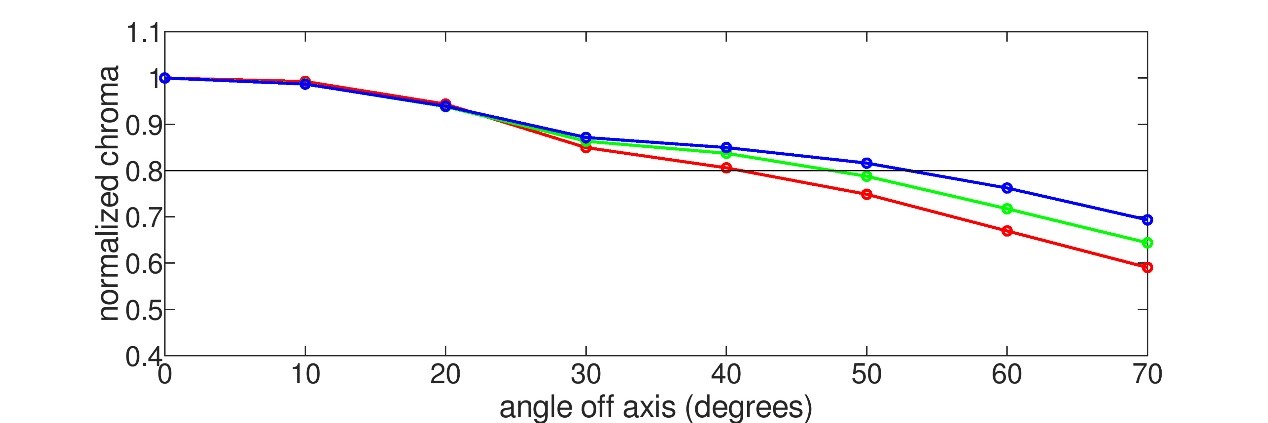

颜色冲刷是指颜色开始失去色度,或者说开始失去饱和度。假设您正在查看标准的蓝色,观察角度从小到大观察此颜色时,它开始看起来是蓝色向灰蓝色变化并且不再具有相同的颜色时,我们就说它失去其色度。为了测试颜色冲刷,测量纯红色、纯蓝色和纯绿色,并测量每种颜色下降到其原始色度的80%的角度。







Color Shift

颜色偏移

当颜色开始显示更红或更蓝时,就会发生色调偏移,具体取决于它向色谱的哪一端移动。色相以度为单位进行测量,三度变化被视为颜色偏移。










Brightness Loss

亮度损失

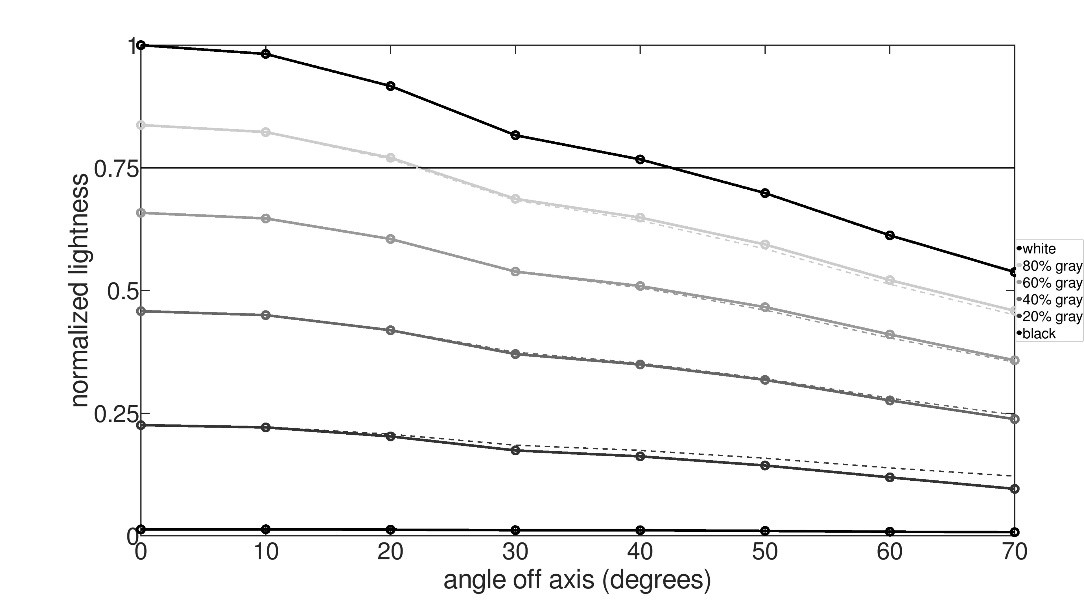

评价角度变化时,亮度的损失情况。亮度值下降到其原始亮度的75%的角度即为Brightness Loss的角度值。




Black Level Raise

黑电平提升

OLED的黑画面很稳定,但IPS屏在视角下观看黑画面会变为灰色,该项目测试黑画面亮度翻倍的角度。



Gamma Shift

伽玛偏移

拥有适当Gamma的电视对于具有阴影的场景或游戏非常重要。Gamma高会导致图像看起来太暗,而Gamma低会导致图像明亮。使用亮度损失测试中相同的灰度图片,我们希望查看灰色开始变化的角度。查看上面的亮度损失图,您会注意到有虚线,这些虚线表示相对于纯白色和纯黑色的理想灰度值。如果灰色开始偏离虚线,则表示伽玛正在移动。



弗士达Rings测量系统

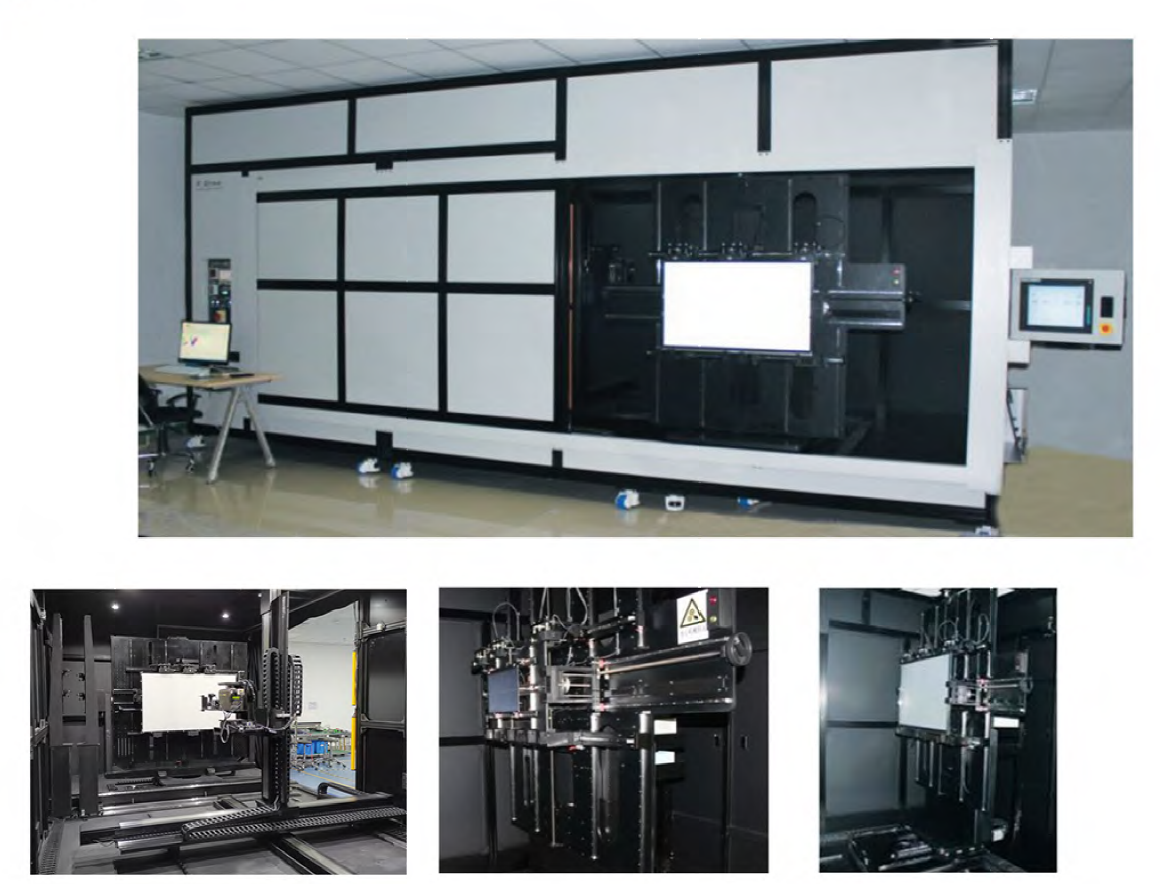

目前弗士达开发的液晶电视光学特性测量系统可满足32-110英寸电视和电视模组的光学特性测试,软件测量功能强大,涵盖了国内外的众多电视测试标准。

电视模组主要依据VESA FPDM 2.0标准,成品电视则包括液晶电视行业标准、HDR电视测试标准、OLED电视标准、电视能效标准、超高清电视测试标准、曲面电视测试标准、TCO Display 8.0标准等。




针对Rtings 视角项目,如下图所示,目前我们已经做了系统的自动化集成,作为众多预定义项目中的一项。


软件界面

进行测试时,软件都会自动控制测试产品信号发生装置依次将测试图像输出至待测样品上,软件控制仪器将其光学数据读出,并后台按照公式进行自动计算,整个测试过程完全无需人员介入。对于制造商,可以在产品设计阶段进行测试,以便优化设计。
