手机屏模组光学特性自动测量系统FS-GAR系列

  • 产品概述
  • 技术参数
  • 软件介绍


系统概述

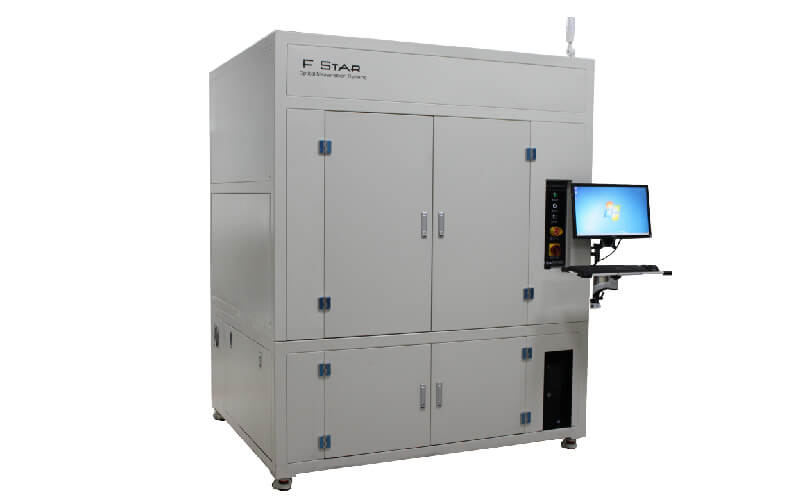

FS-GAR系列是应用于手机或平板模组屏的光学特性测试的五轴全自动系统, 遵循VESA FPDM2.0、Information Display Measurement Standard等标准。为了方便手机模组屏的固定,样品固定夹具平躺放置。






 系统特点


1. 固定台面可选配多孔陶瓷真空吸附台,方便硬屏或OLED柔性屏模组的固定,且不会造成柔性OLED屏模组因吸附力不均导致的的画面异显。

2. 兼容十多款国内外品牌型号的模组信号机的通讯控制,也可支持客户自行研发的有通讯协议的信号板的控制。

3. 可以选配灰阶响应时间测量仪、ACR测试光源、镜面反射光源等配件, 来实现灰阶响应时间、环境光对比度和镜面反射率的测试。

4. 支持留海屏、水滴屏、挖孔屏、圆角屏在135点测试时的非发光区域点位自动规避。

5. 可选配视觉定位工业相机,自动识别手机屏的发光区域位置和放置斜率,自动校正斜率至水平。无需人工去三点定位发光区域 。

6. 全方位视角测试时,可生成白画面亮度全方位视角分布图、黑画面亮度全方位视角分布图、对比度全方位视角分布图、色差全方位视角分布。




 测量项目


1. 显示屏的亮度、色度、光谱

2. RGB色度及CIE1931、CIE1976、色域

3. 亮度均匀性和色度不均性、色差Delta u’v’、135点相邻点Delta E色差

4. 垂直角度下和任何角度下的灰阶Gamma

5. 多种串扰

6. 棋盘格残留影像

7. 对比度

8. 灰阶响应时间和闪烁

9. 水平垂直视角、全方位视角

10. 萤火虫测试

11. 全方位角漫反射率(选配)

12. 全方位角下的环境光照下的对比度 (选配)

13. 模组屏功耗

14. 用户自定义编程测试

15.选配镜面反射测量模块
