传统的显示屏光学测试，包含亮色度及均匀性，可视角及色偏，WRGB色域及色温，灰阶Gamma，DeltaE色准，灰阶响应时间及MPRT等测试项目。用户需要一套复杂的全自动光学测试系统，其中包括五轴测试机台，光谱仪，灰阶响应时间测量仪，成像亮度色度计等仪器等组成的系统，才能完成上述项目的测试。而这种五轴光学系统的方式，有着待测屏固定机构复杂，测试时间长，操作复杂等缺点。

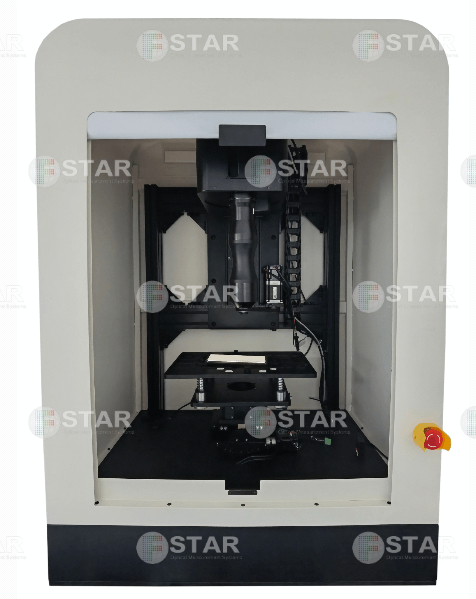

为了在提升测试效率的同时保证测试精度，小型化测试系统，展现更直观合理的视角数据特性，提升用户的使用体验，弗士达推出了成像亮色度及视角分析仪  VA-6100UL，它创新的将光谱仪、成像亮色度仪、灰阶响应时间测量仪、成像镜头和视角分析锥光镜头等集成在一台仪器内，仅需较小的空间和简易的暗室平台，即用于各种形状、各种类型显示屏的全光学项目检测分析，是显示屏幕光学研究测试的利器。

主要特点

● 高分辨率的图像传感器

6100万像素高分辨率制冷型CMOS传感器，可优化分辨率和动态范围，以确保成像性能，以提供准确、可重复的测量结果。

● 高速、高灵敏度

芯片集成了双级半导体制冷器同时加入独特的暗电流控噪技术，使测量噪声和漂移最小化，精确分析微弱光信号，具有极高的灵敏度。

● 电子镜头控制

系统硬件中集成了对焦驱动模块，在软件应用上实现电子控制焦距及镜头中EMD电磁驱动光圈单元功能，自动曝光，智能调节相关参数，找到最佳测试画面，轻松应对不同的测试环境。

● 高分辨率视角测量系统

锥光镜头视角分辨率高达0.03°, 在每个视角都具有高精度。可以测量亮度、亮度、角度对比度、CIE色度坐标和相关色温（CCT）。

● ±80°快速视角测量

通过单次测量即可采集到±80°视角下的完整锥体的视角数据，快速提供精确的测量结果。

● 内置灰阶响应时间测量仪

依据IDMS标准的MPRT测试结果；内置滨松PMT光电感应探头，具有极高灵敏度。内置Y滤片，与人眼视觉函数曲线匹配，具备优良的亮度线性；使用1MS/s的数据采集卡采集光电变化数据，最低采样时间可至1μs；内置ND滤镜及增益控制，最低亮度极限可达：0.001cd/㎡；

● 激光测距

测定镜头到产品的距离，方便在进行不同测试时，进行自动高度调节。使用锥光镜头时，精确控制1mm测量距离。

● 自动对位

以样品为基准，相机对对位图进行解析，自动对准。

●多种定焦镜头选择

标配50mm，选配35mm、85mm、105mm、微距镜头、AR/VR镜头、锥光镜头。

● 多种信号集成

给测试显示器样品提供运动图像驱动信号。支持以下类型：
•Android系统、IOS系统、Windows系统
•支持可编程图形信号发生器的定制开发。

锥光镜头与定焦镜头自动切换

● 光谱仪+定焦镜头：亮度、色度、光谱、色域、色准等

● 成像仪+定焦镜头：残影、均匀性、BlackMura等

● 响应时间测量仪+定焦镜头：灰阶响应时间、Flicker测试等

● 成像仪+锥光镜头：全方位视角测试

多功能合一，全面自动化测试

视角测试

弗士达申请了一项锥光镜头的设计专利，通过单次测量即可得到±80°视角下待测显示屏幕色度、亮度和对比度的视角角度分布图，视角分辨率达0.03°/pixel。通常仅需约20秒左右的时间，即可完成亮度在100cd/m2以上显示屏的全方位视角的测试，以间隔1度或0.1度输出报表。相比于旋转光谱仪或显示屏角度的方式来获取视角数据，使用锥光镜头极大的提升了测试效率，缩短测试时间。

视角测量实例

亮度色度分析

1.亮度色度测量；
2.亮度色度分析；
3.萤火虫测量；
4.特殊测量（测量指定产品区域的亮度色度）；
5.发光截面分析 ；
6.全屏阵列分析；
7.超低亮度分析。

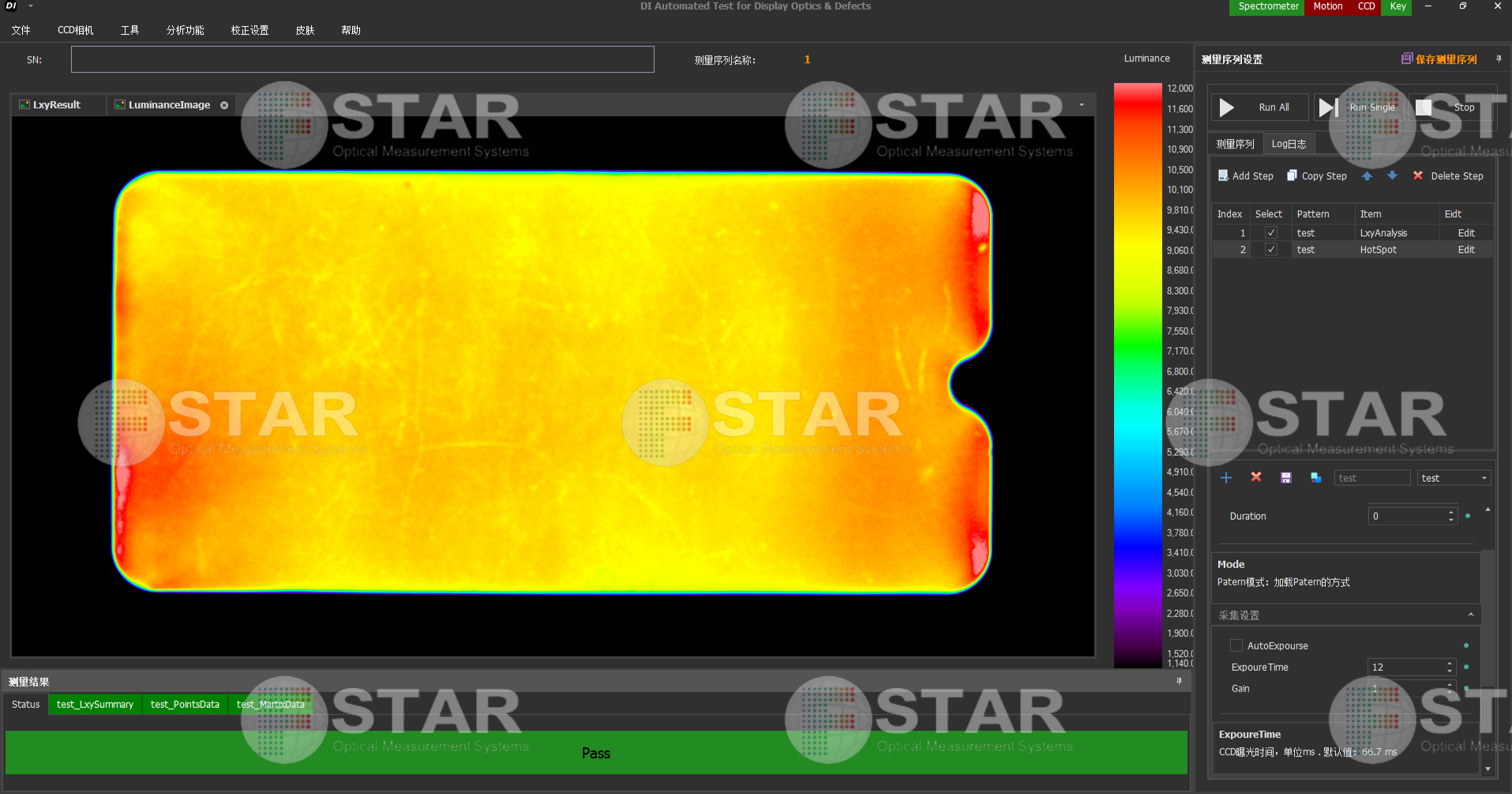

亮色度均匀性测量实例

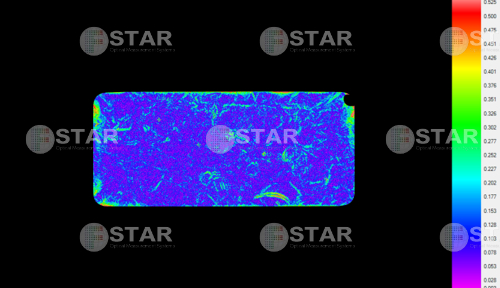

Black Mura 测试（德国车载显示屏测试标准）

German Automotive OEM Work Group Displays于2018年更新的《UniformityMeasurementStandardforDisplaysV1.30》标准，定义了车载显示器亮度均匀性、Black Mura的测试和计算方法。
与SEMUD31的计算不同，该标准重点关注黑画面下的Black Mura的测试，并且采用相对亮梯度（而不是对比度和面积）的计算来定义Black Mura。
测试结果中应包含： 白画面平均亮度、最大亮度、最小亮度、均匀性
黑画面平均亮度、最大亮度、最小亮度、均匀性

black Mura测量

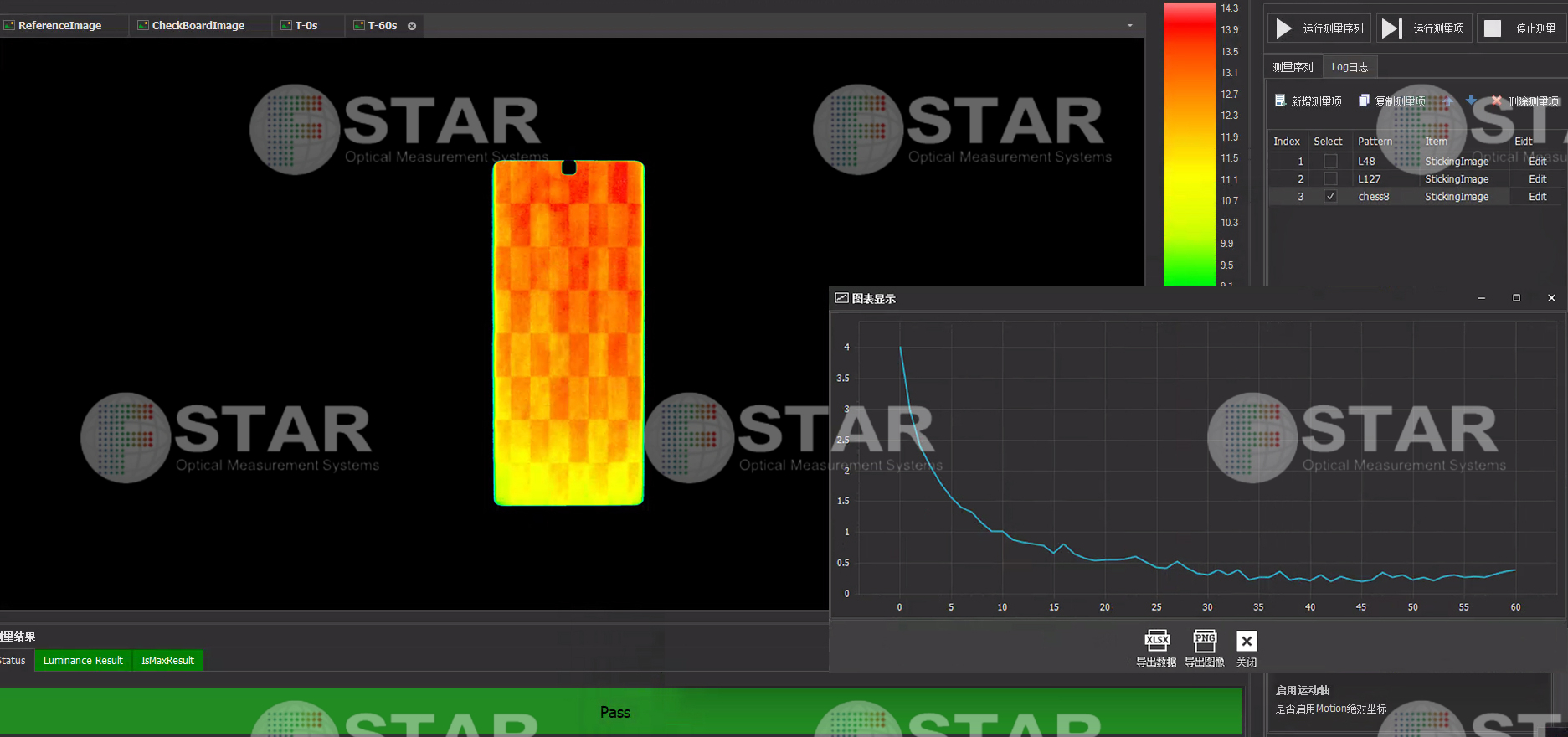

短期残影测量

短期残影测量主要难点：
●控制PG与软件同步切换画面；
●测量仪器需拥有较高的亮度分辨率；
●相机曝光时间足够短；
●每次的测量点位置信息判断足够准确。

短期残影测量

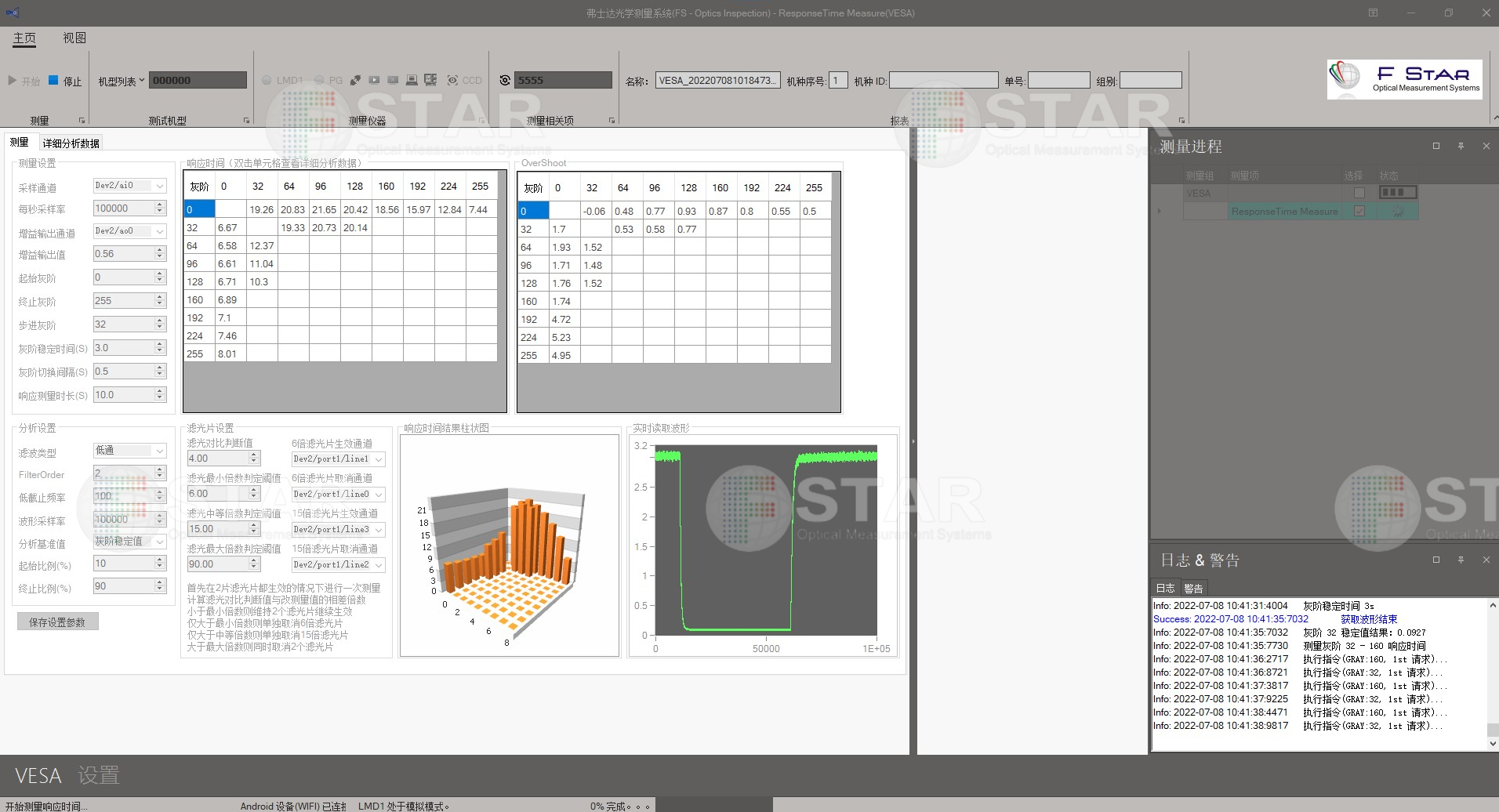

响应时间测量

内置光电感应探头具备极高的灵敏度和快速的响应速度，采集的光电变化数据通过高性能的数据采集卡，进行背景噪声的抑制和滤波处理，最终计算得到灰阶响应时间和Flicker数据。

响应时间测量

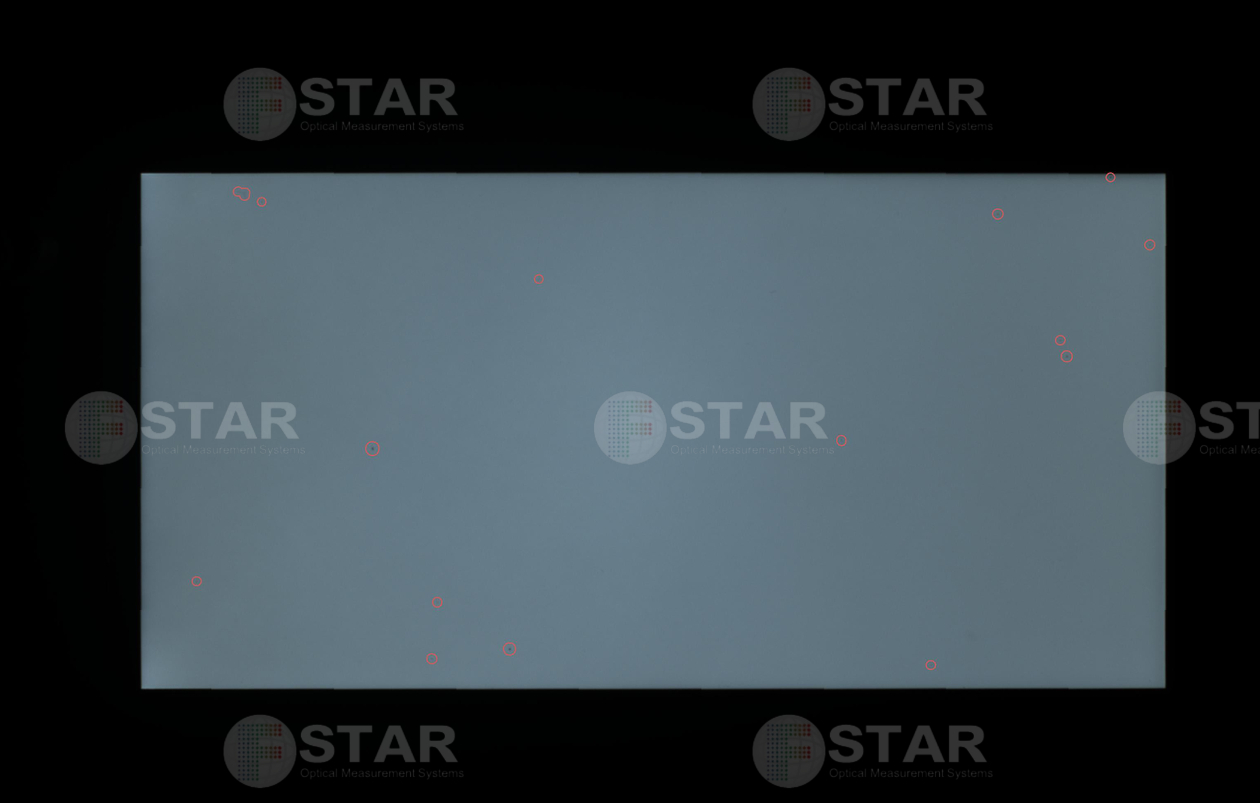

缺陷测量

显示器缺陷检测项目：黑点、亮点、亮线、暗线、弱线、异物、脏污、画异、偏色、凹痕、液晶漏液等。
背光模组缺陷检测项目：白亮点、黑点、异物、脏污、毛屑、划伤、膜材移位、漏光、黑白影等。

缺陷测量
