微显器件和模组的光学测试系统

  • 产品概述
  • 技术参数
  • 软件介绍


系统概述

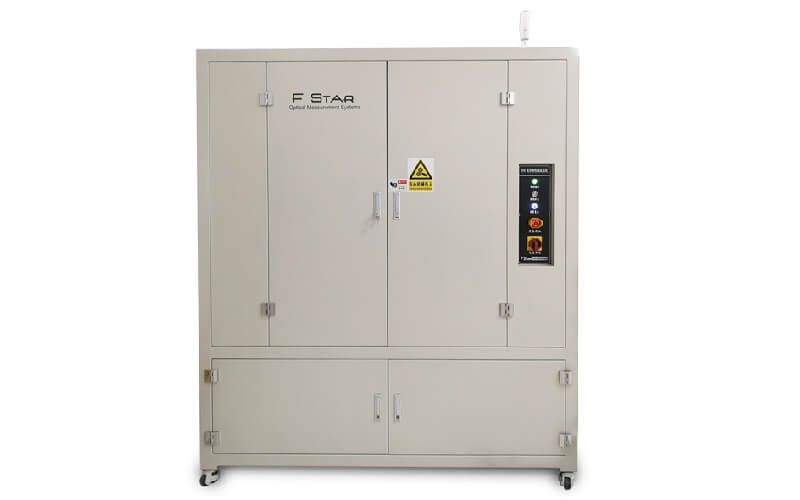

FS-1500VTS-H是弗士达公司开发的,用于微型显示器IVL和模组光学项目测量的自动化测试机台。 与其它OLED屏的光学测试机台不同之处在于,为满足0.2英寸-2英寸微显的测试,光谱仪的测量光斑<0.5mm,测试的XY方向定位精 度误差<0.01mm, 视角旋转精度误差<0.05°,对于微显厚度的检测精度误差<0.05mm。系统需保证在整个0-80°视角测试过程中,测量光斑在待测微显表面的偏移量小于0.2mm。


 支持的微型显示器光学测量项目


1. 器件IVL测试
2. 微显模组的亮度、色度、光谱
3. RGB色度及色域
4. 亮度均匀性和色度不均性
5. 灰阶Gamma
6. 串扰
7. 棋盘格
8. 对比度
9. 灰阶响应时间和闪烁
10. 水平垂直视角、全方位视角和视角色偏
11. 镜面反射率测试(选配)
12. 漫反射率测试(选配)
13. 环境光对比度测试(选配)
14. 高低温环境(-40 -100℃)下的亮度、色度和视角测试(选配)


 功能特点


1、测试软件对硬件的通讯控制:

提供机台移动程序可自动切控制、电源电表控制、常温下面板测量控制以及样品点亮控制等功能的整合软件。

2、可以通过软件控制样品点亮设备准确输出所需要的测试画面,并满足测试条件;

测试画面包括但不限于:不同颜色的灰阶画面,棋盘格,响应时间测试画面等;换面板画面,实现全自动量测,且能够控制安卓系统成品手机的图形切换,实现整机自动量测。

3、测试条件包括但不限于:常温和高低温下的光学量测,机台移动和旋转,光源与探测器的倾斜等条件下的量测。

4、能够实现以下功能:同步控制机台、数字源表、样品点亮,实现测试的自动化;按照客户提供的通信协议, 通过RS-232、USB、网口(TCP/IP或UDP协议) 等接口控制样品点亮设备。

5、同一样品或多个样品的所有测试项目的数据以及图表可以导出至一份完整Excel文件, 且Excel文件可编辑, 报告格式可用户自定义,文件名称按照统一格式自动生成,包含实验项目、产品名称、时间等信息,能够同时共享至指定的电脑。
