响应时间测量仪
Optiscope-200 R2

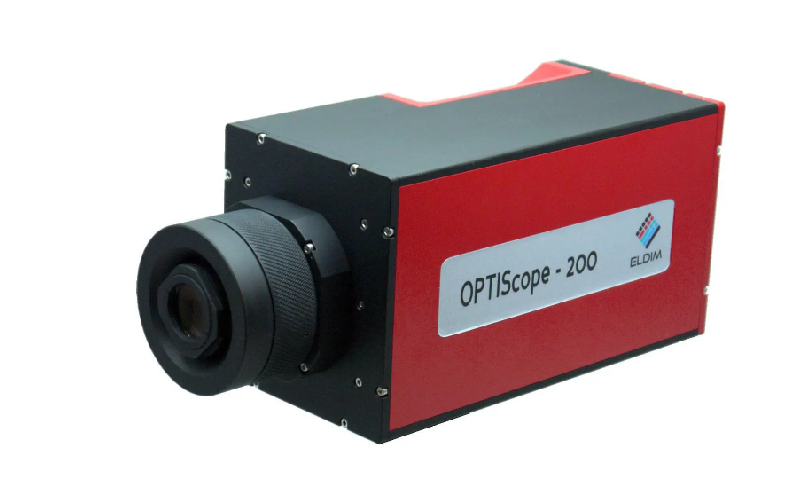

OPTIScope 看起来像传统相机,但包含时间和亮度测量所需的所有硬件。事实上,它提供了一个完整而复杂的测量分析和响应时间提取解决方案。可以应用 VESA 程序、低通和阻带滤波。
该系统带有一个自动化软件,可自动驱动测量序列从一个级别到所有其他级别或从任何级别到任何级别。使用不同数学模型对时间行为进行直接回归,以提取响应时间值和与时间行为形状相关的附加参数(超速、欠速……)。
该仪器还可以精确测量低至 -75dB 的闪烁幅度,远低于人眼的灵敏度水平。
该软件还可以计算运动图像响应时间特征并推断任何灰度级的 BEW 和 NBET 参数。
OPTIScope 200 R2 可用于从显示器到约 30 厘米的各种距离。
特点
● 高速测量
● 取样步长:1 μm
● 低亮度计
应用
● 响应时间
● 亮度
● 闪烁/VCom
● MPRT
● 伽玛曲线
测量能力 | 灰到灰响应时间 |
亮度和伽玛曲线 | |
等亮度灰到灰响应时间 | |
闪烁 | |
眼镜的时间透射率 | |
测量分析 | 数据过滤(低通,阻带,包络,...) |
回归(标准形状、过驱动和欠驱动) | |
VESA 标准 | |
将 2D 和 3D 图形和数据导出到 Excel | |
MPRT计算 | 对于一个灰色到灰色的响应时间 |
对于所有其他灰度级 | |
对于所有灰度级到所有灰度级 | |
模糊边缘宽度和模糊边缘时间 | |
将 2D 和 3D 图形和数据导出到 Excel | |
串扰计算 | 对于所有其他灰度级 |
对于所有灰度级到所有灰度级 | |
跨眼镜的亮度和串扰 | |
将 2D 和 3D 图形和数据导出到 Excel |
规格 | OPTIScope-200 R2 | ||
---|---|---|---|
探测器 | 低噪声光电倍增管 | PM自动调零和通过快门进行噪声校正的自动量程或固定量程 | |
灯光系列 | 角孔径 工作距离 光斑尺寸 直径 | ±1° (VESA) 40cm - 100cm 17mm at 50cm | ±15° ≈3cm 17mm at 3cm |
成像 | 对于现场位置 | 彩色 CMOS 传感器 | |
数字化仪 | 位数 采样间隔 内存 | 16 位 + 数字滤波 低至 1μs 4M 板载内存 | |
亮度 | 校准 精度 重复性 最小亮度 最大亮度 | 使用内部 LED 和光电二极管进行自动校准 ±3% (*) ±1% (*) 5 Cd/m² 10000 | |
近红外触发 | 用于主动式玻璃 3D 显示器 | 近红外光电二极管 | |
输入输出 | 数字输入录音和模拟输出 | ||
力量 | 交流适配器(100-240V 50/60Hz) | ||
功率 | 30W | ||
重量 | 2kg |
