FS-MPRT是弗士达开发的针对显示器运动图像拖尾时间测试的自动化检测设备。
检测方式为动态追踪CCD相机系统。软件根据用户设定的动态图像运动速度自动设置CCD的移动速度，在整个测试过程中保持CCD与动图同速率进行位移。最终结果输出用户设定灰阶子集的 MPRT集合。同时该系统具有单张图像分析功能，方便用户对每一张有效图像进行详细分析。

FS-MPRT 测试系统

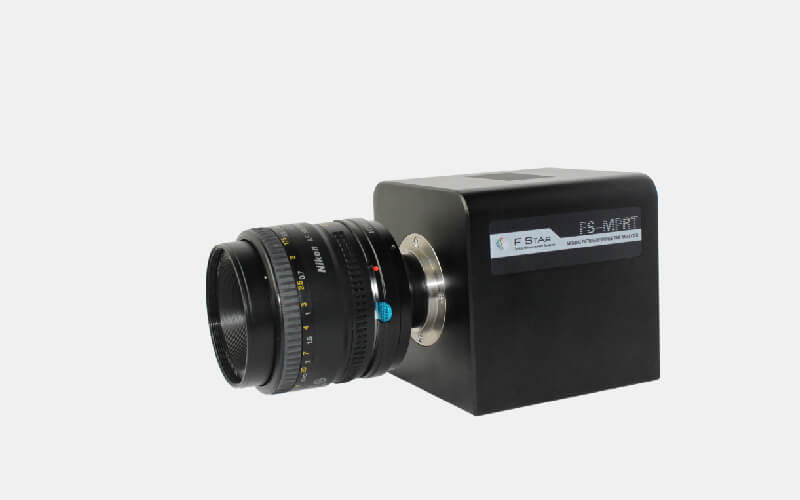

● MPRT仪器：支持亮度值和尺寸的校准，用于运动拖尾画面的高速拍摄。

● X Axis：仪器安装于X Axis上，以与显示器上移动块同样的速度进行直线移动。

● Pattern Generator：给测试显示器样品提供运动图像驱动信号。支持以下类型：
▸ Android手机：安装测试图形生成及控制软件Showpattern.apk；
▸ IOS手机：安装测试图形生成及控制软件Showpattern.apk;
▸ Windows平板或由windows操作系统驱动的显示器：安装测试图形成及控制软件ColorShow.exe。
▸ TV、LCD或OLED模组屏 ：根据接口选择相应的可编程图形信号发生器，如 ASTRO VG87x系列等。

● PC及MPRT测试软件：控制待测样品生成运动的测试图形，控制 X Axis 以同步的速度运动，控制相机拍摄运动图形运动拖尾画面，转换成亮度，分析及计算运动拖尾的时间。

FS-MPRT 取样测试分析示例

软件界面中可根据当前选中的图片，绘制相应的亮度曲线，并在结果界面中显示上升及下降的BEW。

BEW ( Blurred Edge Width ) : 模糊边缘宽度，即METP曲线中亮度值10%-90%区间的曲线。
BET ( Blurred Edge Time ) : 模糊边缘时间。BET=BEW/V，V是动态图像移动速度。

特点

● 动态追踪全局快门相机
相机追踪运动图象拍摄，全局快门保证了高速捕获图像不变形。

● 支持多灰阶组合测试
可测试除黑白画面外的多种灰阶组合下的运动拖尾时间。

● 双层制冷芯片
相机芯片配备双层半导体制冷器，能有效地抑制芯片暗电流噪声，保证亮度值采集及计算准确。

● 支持多种拖尾图像信号产生方式
支持安卓手机、IOS手机、windows平板、PC及图信号发生器生成运动图像信号，进行自动化测试。


应用

适用于 LCD / OLED / Micro LED / QLED 显示器。
