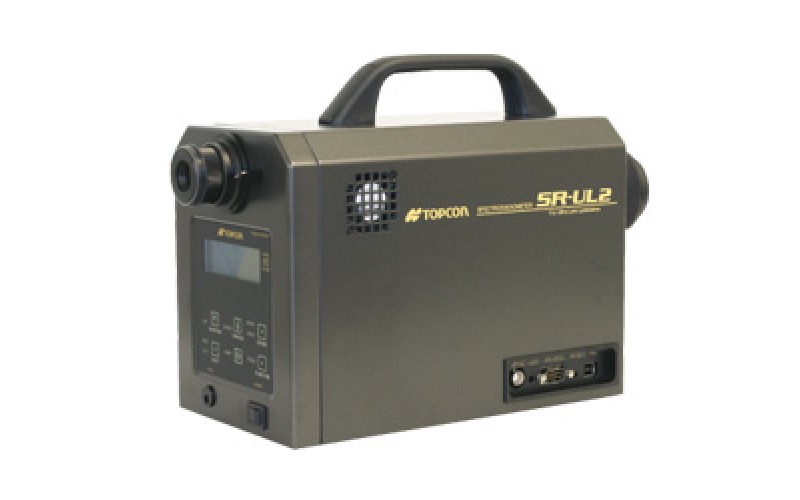

本产品是在获得好评的超低亮度分光辐射度计SR-UL1R的基础之上，实现了更高灵敏度、更高速化的机型，
是业界灵敏度最高，量程范围从0.0005cd/m²到300，000cd/m²的宽广量程超低亮度分光辐射度计。
搭载高速测定模式，测定0.005cd/m²亮度时，仅需约17秒时间，为业界最高水准的高速测定机型。
因此，不仅仅适用于设计研发，也同样适用于生产线的品质检验与管理。

产品概述
技术参数
软件介绍

产品介绍

特点

￭高速测定超低亮度 (0.0005 cd/m² – )
￭量程宽广。量程为 (0.0005 – 300,000cd/m²)
￭无需使用辅助镜，即能够测定细微面的超低亮度。
￭搭载同步测定功能及积分时间延时功能，因而能够高精度测定频闪光源。
￭使用标配应用软件，能够进行丰富的数据处理及控制主机。

主要用途

￭显示器、照明器具等的亮度・色度、色温度特性、对比度测定、配光特性等所有光学特性评价指标。
￭高精度测定汽车仪表盘、音响、操作面板等细微面的亮度・色度。
￭其他、交通标志、信号灯、各类特种光源的光品质评价。

技术规格

光亮采集	电子冷却型线性阵列传感器
波长分散原理	衍射光栅
光学系统	对物镜 : f= 82mm F2.5, 目镜 : 观测视野 5°
测定角	2°/1°/0.2°/0.1°　*电动切换式
测定距离	350mm – ∞ (从物镜金属件前端开始的距离)
光谱波宽	5 – 8nm (半波宽)
波长精度	±0.3nm * Hg光谱线
测定波长范围	380 – 780nm
波长分解能力	1nm
测定模式	自动/手动（积分时间/频率）、外部垂直同步信号输入
测定内容	分光辐射亮度 : W･sr^-1･m^-2･nm^-1
演算内容	辐射亮度 : W･sr^-1･m^-2, 亮度 Lv : cd･m^-2, CIE1931 色度坐标 xy, CIE1976 色度坐标 u’ v’, 三刺激值 XYZ, 相关色温度(Tc;k)、偏差(duv), CIE 表色系 2°/ 10°
*亮度测定范围^{(1) (2)}*	2°：0.0005 – 3,000 cd/m² 　1°：0.0015 – 9,000 cd/m² 0.2°：0.0375 – 70,000 cd/m² 0.1°：　0.15 – 300,000 cd/m²
*亮度精度^(1)**	±2%以下
*色度精度^(1)**	±0.002
*重复精度: 亮度^(3)**	1.5% : 0.0005 – 0.005 cd/m² 0.4% : 0.005 – 0.1cd/m² 0.3% : 0.1 cd/m² 以上
*重复精度: 色度^(4)**	0.005 : 0.0005 – 0.005 cd/m² 0.0015 : 0.005 – 0.1 cd/m² 0.0005 : 0.1 cd/m² 以上
偏光特性	亮度 1％以下, 分光辐射亮度 2％以下(400 – 780nm)
*测定时间^(5)**	NORMAL 模式: 约1 – 31秒 HIGH SPEED 模式: 约1 – 17秒
界面	USB2.0 / RS-232C
电源	专用AC 电源适配器 AC100V-240V, 50/60Hz, DC12V
功率	约 36W
使用条件	温度: 5 – 30℃, 湿度: 80%RH 以下 (且无凝露)
外形尺寸(W×D×H)	150×406×239mm
质量	约 5.5kg

*1 针对标准A光源
*2 NORMAL SPEED模式测定时的测定范围
*3 测定角2°、连续测量10次2σ、NORMAL SPEED模式
*4 测定角2°、连续测量10次（最大值-最小值）、NORMAL SPEED 模式
*5 和PC的通信时间除外

测定直径

测定直径: mmφ

测定角	测定距离 [mm]^*
测定角	350	500	800	1000	2000
2°	10.0	15.1	25.4	32.2	66.4
1°	4.99	7.55	12.7	16.1	33.2
0.2°	1.00	1.51	2.54	3.22	6.64
0.1°	0.50	0.76	1.27	1.61	3.32

* 从物镜金属件前端开始的距离.

选配件

￭辅助镜 : AL-6
￭辅助镜 : AL-11
￭辅助镜 : AL-12
￭标准白色板 : WS-3
￭ CCD 接口 : IA-2
￭导光束 : FP-3P
￭三脚架 5N : Tripod 5N
￭三脚架 : Tripod-SR
￭微动台 : S-4
￭ ND滤片 : ND-10/100
￭照度接口 : ZV-30
